USB 2.0 High-Speed

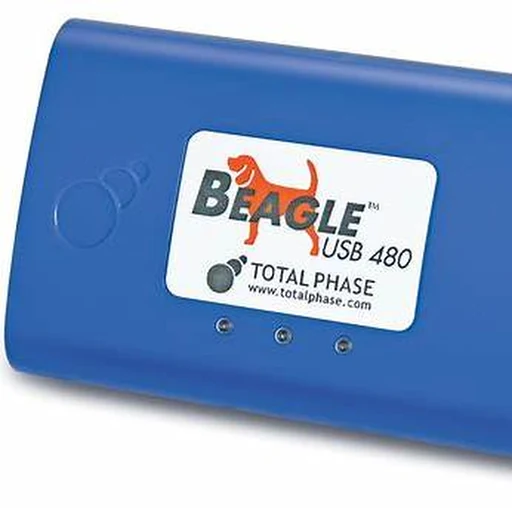

Beagle USB 480 Protocol Analyzer
观察 USB 枚举、Descriptor、Control Transfer、Bulk IN / OUT、NAK、STALL 与时序，并与 ATS 和设备端日志对齐。
Total Phase 官方产品资料 ↗Lab Hardware
协议分析硬件与连接环境
测试设备用于观察真实链路。具体配置根据 USB、Bluetooth Classic、Wi-Fi 和认证阶段确定。
Bluetooth Classic / BR/EDR

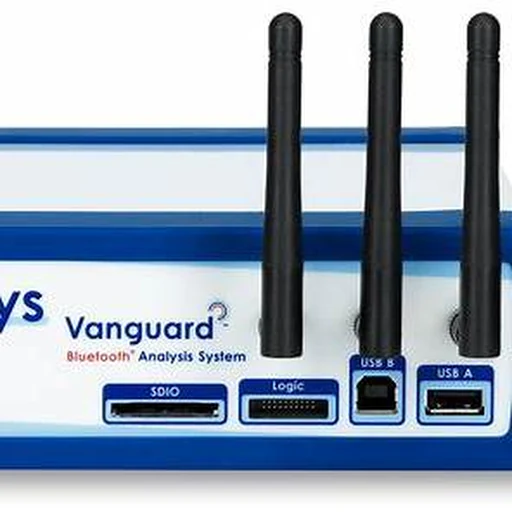

Bluetooth 空口与 HCI 分析设备
用于 EA 经典蓝牙、RFCOMM、SDP、HCI 与链路时序分析。具体型号和许可范围按项目需求确定。
Ellisys 官方产品资料 ↗iPhone / Android↔USB Analyzer↔Accessory / Head Unit
PC / Mac↑抓包、ATS / PCTS / QSuite、日志对时
USB Connection
USB 协议分析连接
分析仪串接在手机与被测设备之间，测试主机同步保存总线数据、测试结果和设备端日志，用统一时间线定位枚举、端点、会话和超时问题。
iPhone / iPad⋯Air / HCI Capture⋯EA Accessory
Analysis PC↑BR/EDR · SDP · RFCOMM · HCI · iAP2
Bluetooth Connection
经典蓝牙 EA 分析连接
空口与 HCI 数据用于确认配对、SDP、RFCOMM、iAP2 Identification、认证和 EA Session 的先后关系，并与外设 Daemon 和 iOS App 日志对齐。
Test Software
Apple ATS 测试结果结构与联合分析
测试时重点关联用例、结果、耗时、错误信息、USB 抓包和设备端日志。
Test CaseResultDurationFinding
Start Protocol SessionPASS0.53 s—
Heartbeat / ACKFAIL2.00 sACK Response Timeout
Close Protocol SessionNOT RUN—Blocked by previous failure
12:35:09.462 OUT Heartbeat 12:35:09.976 USB Bulk IN pending 12:35:11.462 ERROR ACK Response Timeout
Four Diagnostic Paths
四条测试链路
同一个“连接失败”可能分别发生在物理总线、传输、协议会话、Android 系统或应用层。测试设备必须按层使用，不能只看单一日志。
Apple · USB
iAP2 / CarPlay / EA 有线链路
硬件设备
- Beagle USB 480 Protocol Analyzer
- USB 2.0 High-Speed 测试线与可控连接环境
- 必要时配合示波器 / 逻辑分析仪检查供电、复位和认证芯片接口
测试软件
- Apple ATS / ATS Capture
- MFi Certification Assistant
- 设备端 iAP2、FunctionFS、USB Gadget 日志
典型问题：USB 枚举失败、Accessory Not Supported、Identification / Authentication 失败、ACK Response Timeout、Session 无法建立。
Apple · Bluetooth Classic
EA 无线链路与 iAP2 Session
硬件设备
- Bluetooth Classic 空口分析仪 / 协议分析设备（按项目配置）
- 可控 RF 环境与多型号 iPhone / iPad
测试软件
- Bluetooth HCI / RFCOMM / SDP 日志
- EA 外设 Daemon 与 iOS EASession 状态日志
- Apple 认证测试工具与设备侧时间线
典型问题：已配对但 RFCOMM 未建立、EA Protocol Session 不打开、传输切换冲突、休眠后无法恢复。
Android Auto · USB
AOAP / GAL 有线链路
硬件设备
- Beagle USB 480 或同等级 USB 2.0 协议分析仪
- 多型号 Android 手机、线材与供电环境
测试软件
- PCTS / QSuite
- ADB、logcat、dmesg、dumpsys
- usbmon / Wireshark 与 Head Unit GAL 日志
典型问题：Accessory Mode 切换失败、USB 连接后 Projection 不启动、Channel 超时、音频和输入测试失败。
Android Auto · Wireless
Bluetooth + Wi-Fi 建链
硬件设备
- Bluetooth / Wi-Fi 空口分析设备（按项目配置）
- 可控 AP、频段与干扰环境
- 多品牌、多 Android 版本手机
测试软件
- PCTS / QSuite
- Bluetooth HCI snoop log
- tcpdump / Wireshark、wpa_supplicant 与网络服务日志
典型问题：蓝牙触发后 Wi-Fi 不建链、IP 获取超时、无线投射断连、休眠唤醒后无法自动恢复。
Architecture
测试工具能看到的层级
总线分析仪、认证测试软件和系统日志各自覆盖不同层级，必须统一时间戳后联合判断。
物理 / 总线
USB Reset / ChirpPacket / TransactionRF Link / Channel供电与复位
传输
Control / BulkRFCOMM / SDPWi-Fi Association / IPNAK / STALL / Retry
协议
iAP2 Link / SessionEA Protocol SessionGAL Channel / ProjectionAuthentication
系统
FunctionFS / ConfigFSVendor DaemonSELinux / SocketBluetooth / Wi-Fi Service
测试与应用
ATS / MFi CAPCTS / QSuiteEASessionHMI / Audio / Input
Engineering Flow
一次有效的测试问题定位流程
01
固定复现条件
记录手机型号、系统版本、线材、连接方式、固件版本和测试用例。
- 建立可重复场景
- 保留原始结果
- 避免同时修改多项
02
同步采集
同时获取认证测试结果、总线或空口抓包、Daemon 日志与系统日志。
- 统一时间基准
- 保留原始文件
- 记录连接动作
03
确定故障层
判断报文有没有到达设备、是否完成传输确认、协议线程是否处理、会话状态是否前进。
- 总线层
- 传输层
- 协议 / 系统层
04
最小化整改
只修改一个根因相关项，并保留前后抓包和日志进行比较。
- 代码 / 配置 / 硬件
- 同用例回归
- 相关场景扩展
05
形成可追踪结论
输出故障时间线、根因、修改点、验证结果和未决风险。
- 分析记录
- 补丁 / 配置
- 回归清单
Confirmed & Configurable
工具展示边界
已确认展示
网站可明确展示当前项目中已确认的工具和软件名称。
- Apple ATS
- MFi Certification Assistant
- Beagle USB 480
- PCTS / QSuite
按项目配置
蓝牙 / Wi-Fi 空口硬件需根据频段、协议版本和现场测试环境选择，不虚构具体型号。
- Bluetooth Classic Analyzer
- Wi-Fi Packet Capture
- RF Environment
最终输出
工具不是目的，最终要形成可复现、可修改、可回归的工程结论。
- 时间线与根因
- 代码 / 配置修改
- 测试回归结果
FAQ
常见问题与技术说明
围绕项目范围、技术边界、实施条件和交付内容进行说明。
为什么 USB 抓包和 ATS 结果要同时看？
ATS 给出测试阶段和失败上下文，USB 分析仪显示总线真实行为。只有把两者与设备端日志对齐，才能区分主机未发送、设备未接收、端点未响应或协议状态机未返回确认。
ATS 报 ACK Response Timeout 一定是 USB 硬件问题吗？
不一定。需要先区分 USB 事务层 ACK 与 iAP2 协议确认。USB 总线可能已完成传输，但用户态协议线程、帧解析、序号或状态机没有及时生成协议确认。查看完整分析。
蓝牙分析为什么不直接写某个固定硬件型号？
不同项目需要的 BR/EDR、BLE、空口解码深度和实验室环境不同。网站只展示真实确认的设备；具体蓝牙硬件在项目评估后确定。
